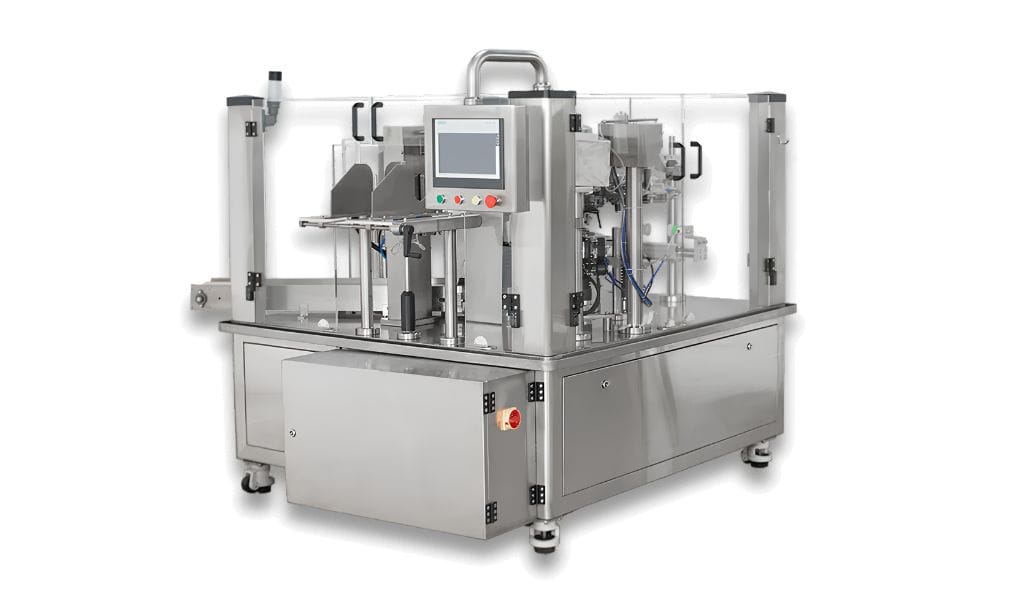

Máy đóng gói cháo tươi

THÔNG SỐ KỸ THUẬT

Model máy	210
Kích thước túi làm việc được	Chiều rộng : 90 – 210mm Chiều dài : 120 – 400mm
Tốc độ đóng gói ( TỐC ĐỘ THỰC TẾ )	20 – 30 túi/phút
Chiều rộng màng tối đa	520 (mm)
Khí nén	0,8Mpa 0,5m³/phút
Nguồn điện	2,2kw 220v 50Hz
Kích thước thân máy	Dài (D) 1500*Rộng (R) 1120* Cao (C) 1610mm
Trọng lượng thân máy	550kg



QUY CÁCH MÁY ĐÓNG GÓI CHÁO TƯƠI

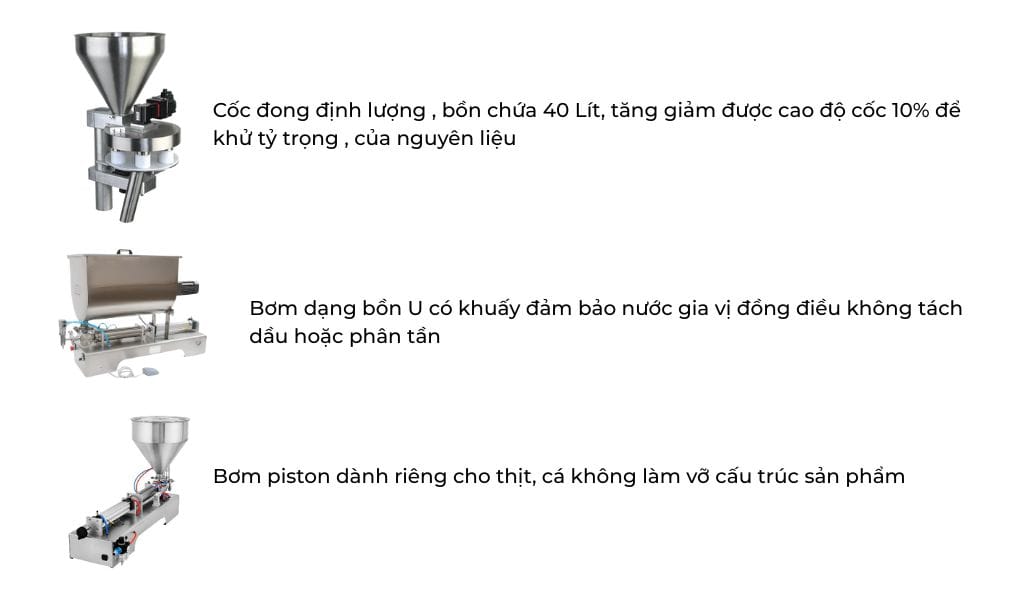

1	Cốc đong định lượng :	Phôi cháo
2	Bơm piston	Bơm dịch nước ( bồn có khuấy )
3	Bơm piston	Nglieu dạng paste ( bồn có khuấy )



STT	QUY CÁCH	Nguồn Gốc	Thương Hiệu

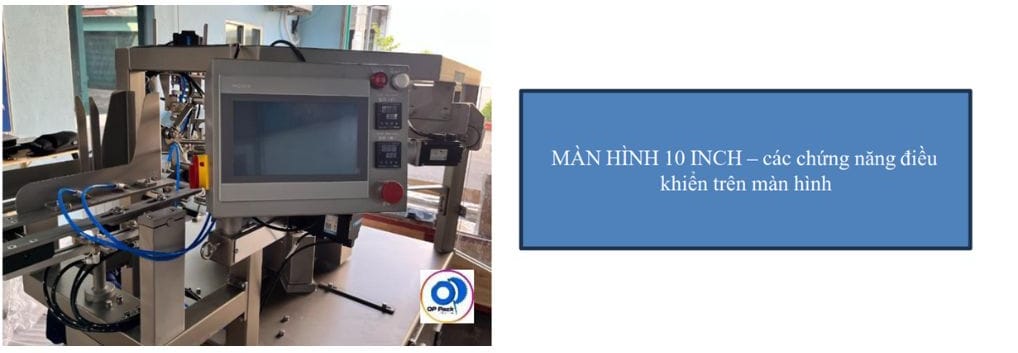

1	màn hình cảm ứng 10 inch	Đức	SEIMEN
2	Bộ điều khiển lập trình PLC	Đài Loan	Máy Tính công nghiệp tốc độ cao
3	ECODER	Nhật Bản	OMRON
4	Rơ le trạng thái rắn	Nhật Bản	OMRON
5	Rơ le trung gian	Nhật Bản	OMRON
6	Động cơ servo có trình điều khiển	Đài Loan	INOVACE
7	cảm biến	Đài Loan	AUTONIC
8	Bảng điều khiển nhiệt độ	Đài Loan	SUNNY
9	Khí nén	Đài Loan	AIRTAC
10	Nguồn điện chuyển mạch	Đài Loan	DELTA



YÊU CẦU ĐÓNG GÓI
	Gạo ( tinh bột cháo)		>>>>		Phôi cháo bình thường
	Nước gia vị		>>>>		Dạng lỏng
	nguyên liệu thịt , rau hấp dạng paste		>>>>		Note : không làm bể vỡ cấu trúc thịt băm, rau củ sấy.

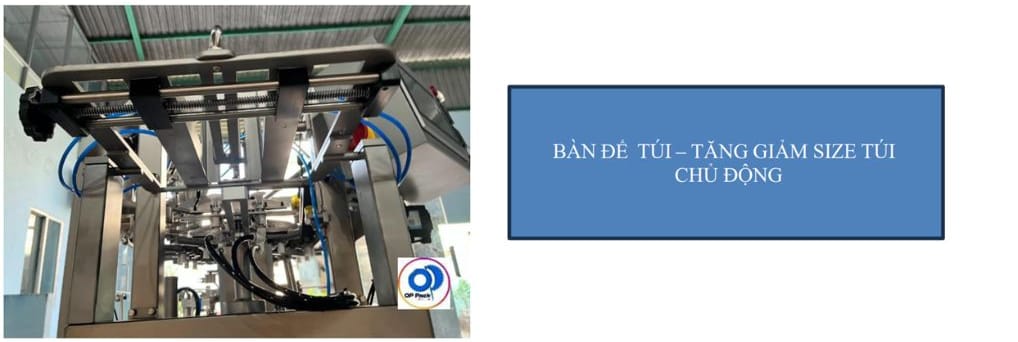

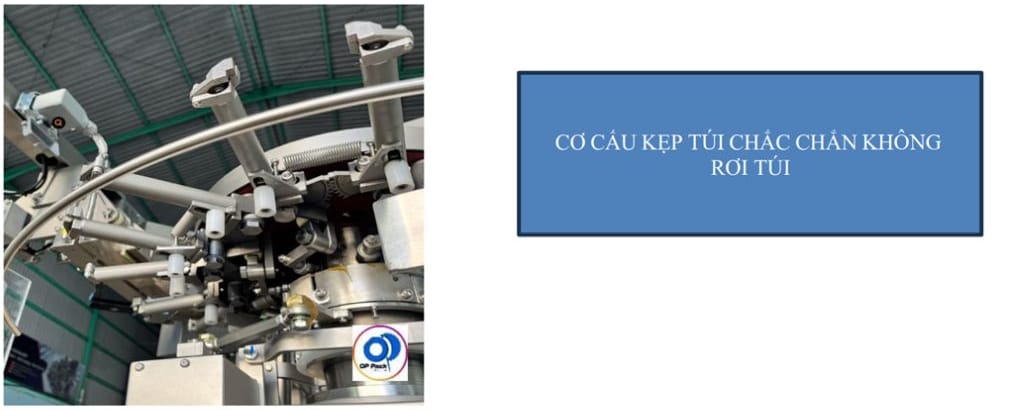

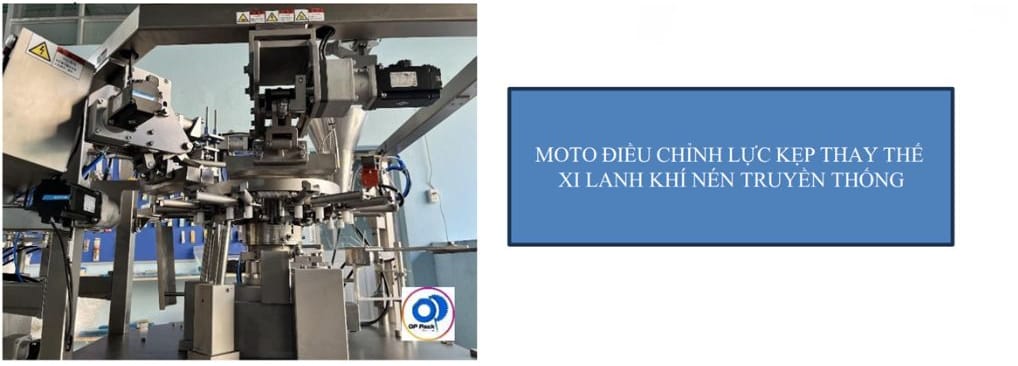

CHI TIẾT KỸ THUẬT MÁY ĐÓNG GÓI CHÁO TƯƠI





















ƯU ĐIỂM KHI LÀM VIỆC VỚI TÚI THANH TRÙNG TIỆC TRÙNG

















































YÊU CẦU PHÒNG ĐÓNG GÓI – NHÂN SỰ

Phòng đóng gói		Nhiệt độ	21 – 25
		Độ ẩm	< 70%
		Nguồn điện : 2 Phase 220VAC
		Khí nén : 8pma/s – ống hơi 14
		Độ sạch không khí ISO Class 8 ( ưu tiên phòng có lắp lọc HERPA chỉ số lọc A12 hoặc A13 )
Nhân sự làm việc		1 Công nhân đứng máy + cấp liệu khi máy báo hết
		1 QC kiểm tra sau đóng gói

BẢN VẼ KỸ THUẬT PHÒNG VÀ BỐ TRÍ LỌC HERPA ( THAM KHẢO )





































































LAYOUT BẢN VẼ MÁY

NHÌN TỪ TRÊN XUỐNG































NHÌN HƯỚNG TRỰC DIỆN
