Máy đóng gói thạch Collagen – Model OP25SV

TÍNH NĂNG NỔI BẬT :

CẤU HÌNH ĐIỆN :

TÊN THIẾT BỊ	THƯƠNG HIỆU /NƯỚC SẢN XUẤT	HÌNH ẢNH SẢN PHẨM
Màn hình cảm ứng	FLEXEM / Đài Loan
	WINPACK / Nhật
Đồng hồ nhiệt PID
Công tắc nút nhấn	OMRON /Nhật
Relay trung gian	OMRON /Nhật
Động cơ servo	DONGLING / Đài Loan
Con lăn gối đỡ	NTN / Nhật
Khí nén , xi lanh	SMC – Airtac  / Nhật – Đài Loan
Thân máy , vật liệu tiếp xúc trực tiếp với sản phẩm	Inox 304



Thông số kỹ thuật máy đóng gói tự động :

Tính năng tiêu chuẩn :

• Tích hợp đo vạch, tạo túi, đóng gói, niêm phong, in hạn sử dụng và đếm túi.
• Định vị tiêu chuẩn với hệ thống kéo màng bằng moto micro step.
• Tính tự động hóa cao với chức năng tự động nhận diện lỗi, dừng khẩn…
• Cơ cấu cơ khí ổn định , chuẩn, điều chỉnh vận hành và bảo trì thuận tiện.
• Cơ khí ngàm ép : biên ép thiết kế có đường bảo vệ chống xì túi.

Thông số  :

Tốc độ đóng gói : 20 – 40 túi/phút ( phụ thuộc vào chiều dài túi hoặc đặc tính nguyên liệu)

 Kích thước túi: Rộng 140mm *dài: * 180mmg

 khổ màng tối đa: 290mm ( chiều rộng màng tối đa )

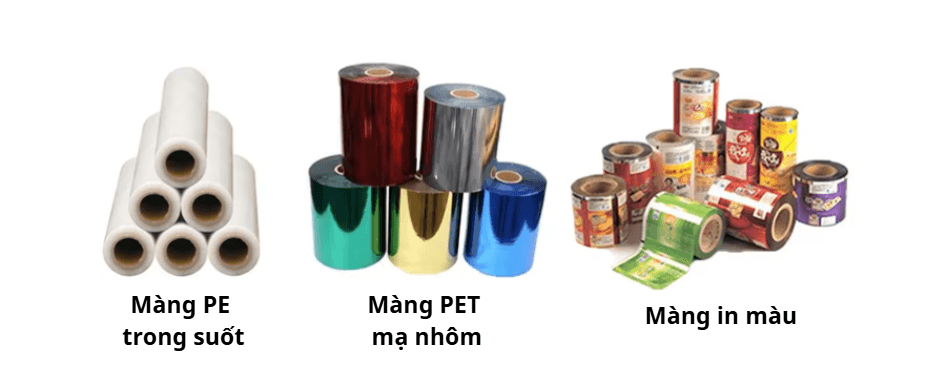

 Độ dày màng: 0,04-0,10mm

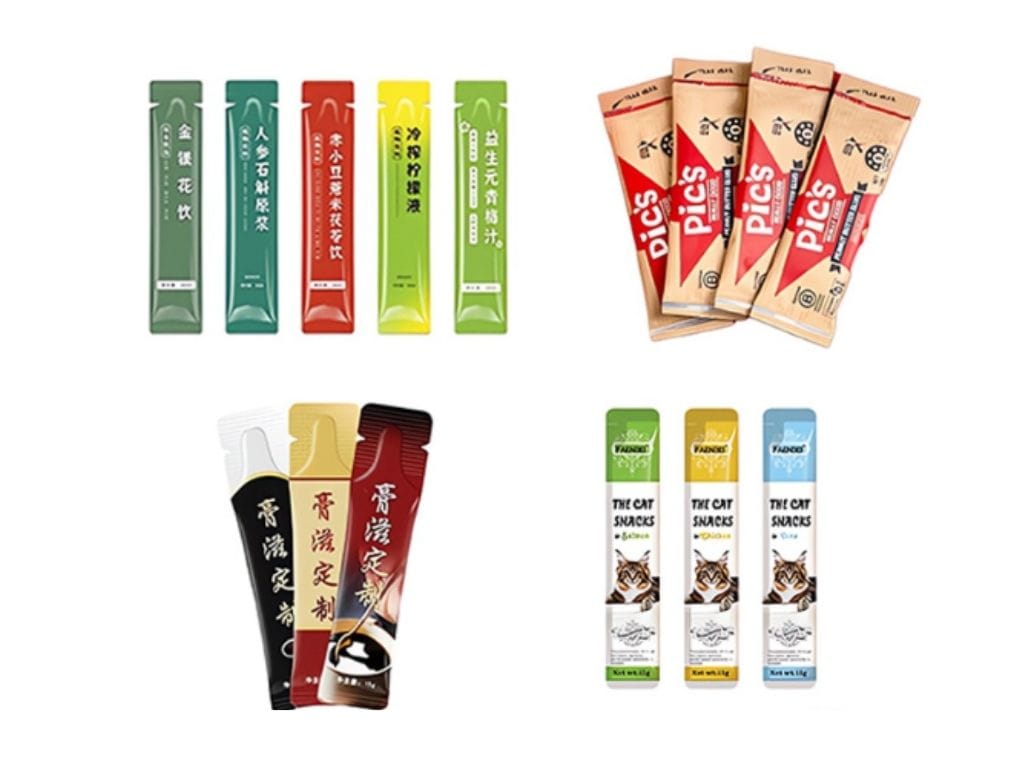

 kiểu túi : dán lưng giữa

 Phạm định lượng : 15 – 25g ( tuỳ chỉnh lúc đặt máy)

 Lượng khí tiêu thụ : 5-6 kg /s

 Công suất/điện áp : 5,7 KW/380V, 50 Hz

 Kích thước máy : (DxRxC) : 950cm×1100cm×2390cm

 Trọng lượng : 350kg

 Thân máy: inox 304 không gỉ cho phần tiếp xúc vật liệu và thân máy

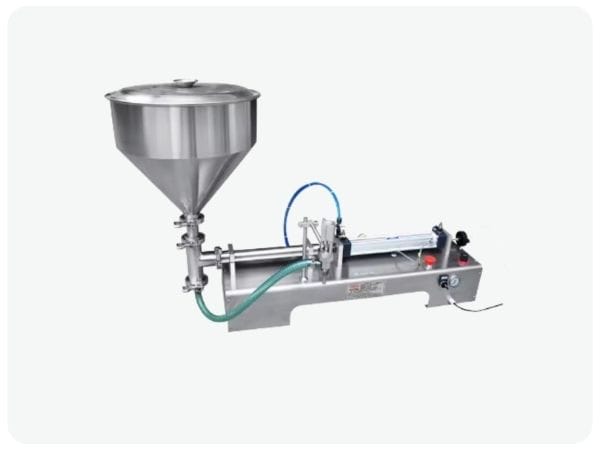

Phần bơm của thiết bị :  cơ cấu bơm xả đáy dễ vệ sinh , bồn chứa 40 lít có bảo ổn nhiệt độ điều chỉnh được dễ dàng

CHỈNH NHIỆT ĐỘ ĐƯỢC TRÊN BỒN

Chức năng bồn nhiệt:

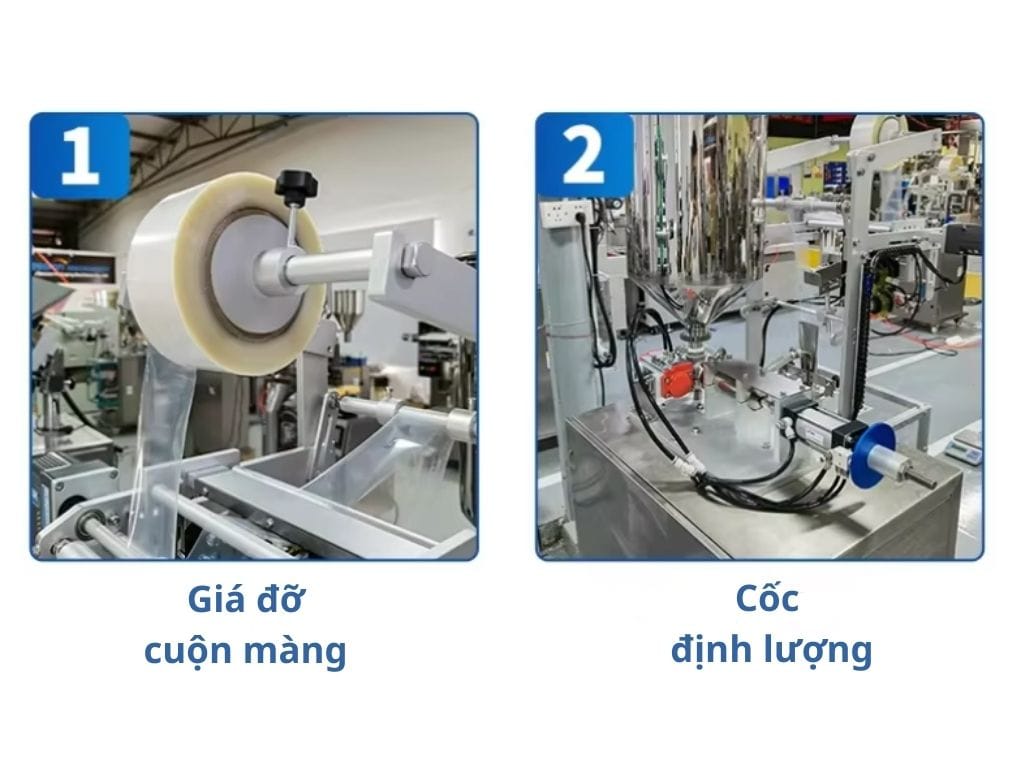

Moto xả màng dùng moto kiểu micro step, khử quán tính cuộn , tăng độ chính xác, quán tính bằng 0 khi dùng moto step

Chống dính trên ngàm :  Ngàm chống dính – vệ sinh, chống gỉ, dễ canh , dễ chỉnh ngàm.

Dễ vận hành thao tác :

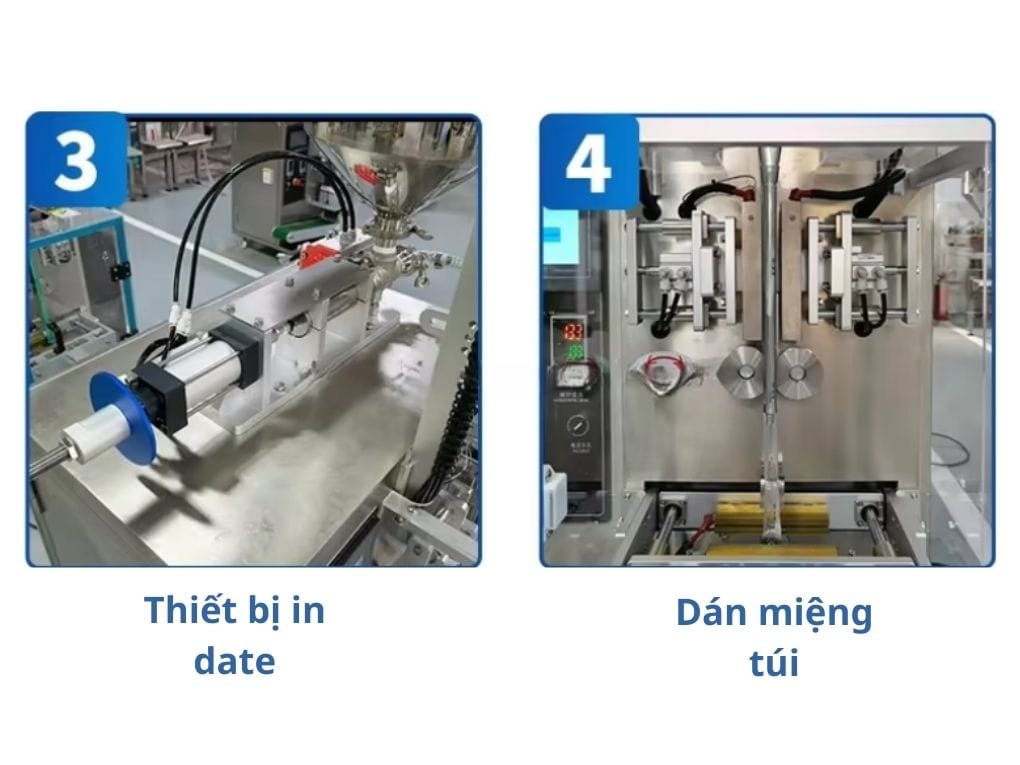

Thiết bị in hạn sử dụng dạng ru băng than :

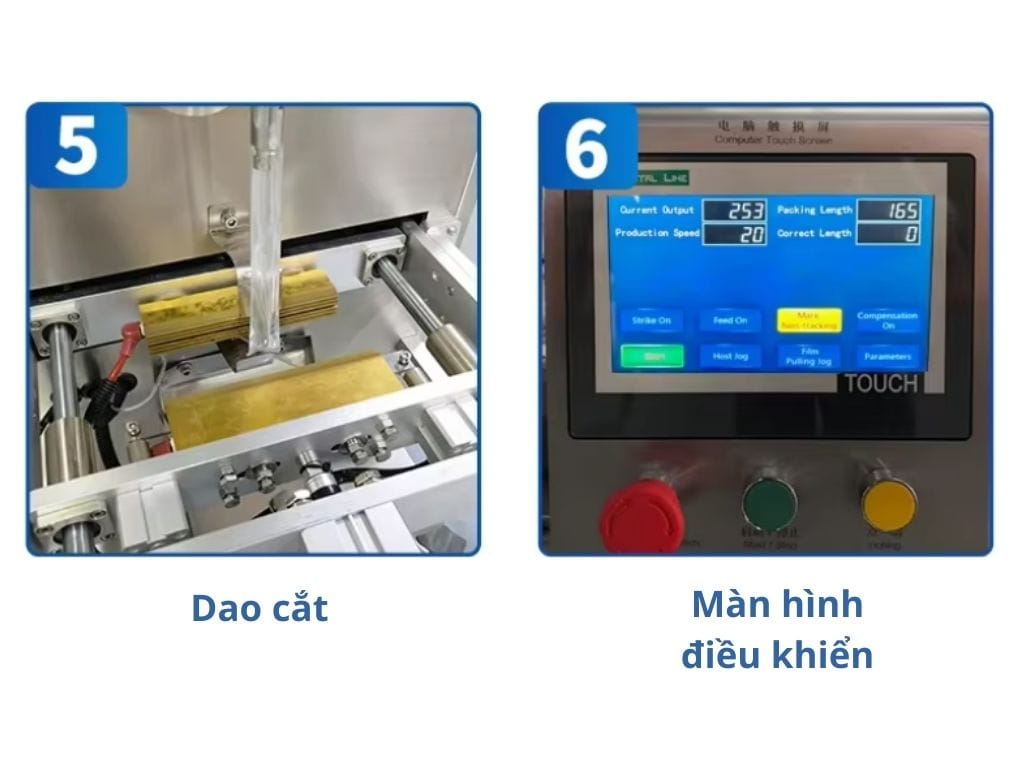

Phần dao cắt túi :cắt tròn góc túi theo yêu cầu thiết kế , tăng giảm chiều dài túi linh động , cố định chiều ngan túi .

 BẢN VẼ LAYOUT MÁY :

Hình ảnh thiết bị

BỒN NẤU THẠCH :

Nồi nấu thực phẩm 250 lít ( dựa theo năng suất máy )

– Nồi nấu thực phẩm 3 lớp

– Thân nồi làm bằng inox 304 dày 2.5 li .

– Lớp gia nhiệt inox dày 1.5 li .

– Lớp bảo ôn inox dày 1.0 li .

– Gia nhiệt bằng điện trở 2 cây 18 kw

–  Mo tơ khấy 400W tỷ lệ chuyền động 1/30 ( 48 đến 50 vòng / phút)

– Tủ điện theo nồi

– kết nối tự động bơm nạp với máy đóng gói

– val bớm silo ( val khí nén )- Xuất xứ : Việt Nam

SÀN FLAT FORM:
